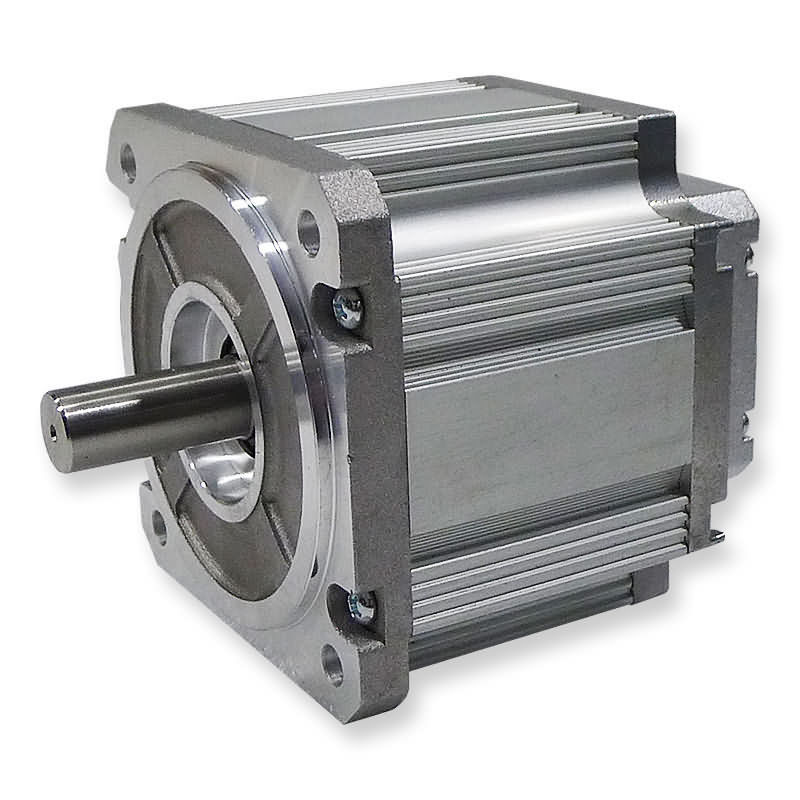

48VDC 3000 RPM मैक्स रेडियल फोर्स 220N ब्रशलेस ई मोटर
सामान्य जानकारी
| घुमावदार प्रकार |
YWE |
| हॉल प्रभाव कोण |
120 डी.जी.विद्युत कोण |
| रेडियल प्ले |
0.02 मिमी / 460g |
| खेल का अंतिम चरण |
0.08 मिमी / 450 ग्राम |
| मैक्स।रेडियल बल |
निकला हुआ किनारा से 220N @ 20 मिमी |
| मैक्स।अक्षीय ताकत |
60N |
| इन्सुलेशन वर्ग |
बी |
| ढांकता हुआ ताकत |
एक मिनट के लिए 500VDC |
| इन्सुलेशन प्रतिरोध |
100M 100 मिनट।, 500VDC |
प्रदर्शन डेटा
| नमूना |
इकाइयों |
90ZW3S
681,230
|
90ZW3S
75A30
|
90ZW3S
88C10
|
90ZW3S
88C30
|
90ZW3S
108C10
|
90ZW3S
108C30
|
90ZW3S
136E10
|
90ZW3S
136E30
|
| खम्भों की संख्या |
|
8 |
| चरण की संख्या |
|
3 |
| रेटेड वोल्टेज |
ग्राम रक्षा समिति |
12 |
24 |
48 |
48 |
48 |
48 |
310 |
| निर्धारित गति |
आरपीएम |
3000 |
3000 |
1000 |
3000 |
1000 |
3000 |
1000 |
3000 |
| लगातार स्टाल टॉर्क |
एनएम |
0.6 |
0.8 |
1 |
1 |
1.9 |
1.9 |
3 |
3 |
| मूल्यांकन टोक़ |
एनएम |
0.5 |
0.7 |
0.85 |
0.85 |
1.7 |
1.7 |
2.5 |
2.5 |
| मूल्यांकित शक्ति |
डब्ल्यू |
157 |
220 |
89 |
267 |
178 |
534 |
262 |
785 |
| चोटी कंठी |
एनएम |
1.5 |
2.1 |
2.55 |
2.55 |
5.1 |
5.1 |
7.5 |
7.5 |
| मौजूदा शिखर |
ए |
50.4 |
70.5 |
7.9 |
21.4 |
16.9 |
42.8 |
4 |
9.7 |
| टोक़ स्थिर |
एनएम / A |
0.03 |
0.03 |
0.324 |
0.119 |
0.302 |
0.119 |
1.89 |
0.77 |
| वापस EMF |
वी / KRPM |
3.15 |
3.15 |
34.3 |
12.6 |
32 |
12.6 |
200 |
81.5 |
| रोटर जड़ता |
Kg.c㎡ |
0.6 |
0.8 |
1.2 |
1.2 |
1.8 |
1.8 |
2.65 |
2.65 |
| शारीरिक लम्बाई |
मिमी |
68 |
75 |
88 |
88 |
108 |
108 |
136 |
136 |
| वोल्टेज सीमा |
ग्राम रक्षा समिति |
12 ~ 90 |
12 ~ 170 |
24 ~ 310 |
24 ~ 310 |
24 ~ 310 |
24 ~ 310 |
24 ~ 310 |
24 ~ 310 |
| गति सिमा |
आरपीएम |
1000 ~ 3000 |
| वजन |
किलोग्राम |
1.4 |
1.7 |
2.1 |
2.1 |
2.6 |
2.6 |
4.1 |
4.1 |
विवरण
ब्रशलेस डीसी मोटर्स का उपयोग व्यापक रूप से ऐसे विभिन्न अनुप्रयोगों में किया जाता है जैसे कार्यालय उपकरण, पंप, कपड़ा मशीन और बहुत कुछ।
आवेदन:
- सौर परियोजना
- ऑटोमोबाइल
- संचार
- इंकजेट प्रिंटर
- पंप
- मेडिकल ब्लोअर
- सुरक्षा
अनुकूलन विकल्प
कस्टम दस्ता और बढ़ते विवरण:
सभी मोटरों को एकल या दोहरे समाप्त शाफ्ट, छोटे और लंबे शाफ्ट के साथ-साथ कई अन्य संशोधनों के साथ अनुरोध पर आपूर्ति की जा सकती है।कस्टम फ्लैंगेस और अन्य बढ़ते विवरणों पर भी विचार किया जा सकता है।
इनकोडर्स:
सभी मोटरों को विभिन्न प्रकार के एनकोडर विकल्पों और प्रस्तावों के साथ अनुरोध पर आपूर्ति की जा सकती है।
ब्रेक:
सभी मोटर्स को इलेक्ट्रो-मैग्नेटिक पार्किंग ब्रेक के साथ या हाथ से रिलीज किए बिना आपूर्ति की जा सकती है।
केबल का उपयोग:
सभी मोटर्स को कस्टम केबल हार्नेस और / या विशेष सीसा-तारों के साथ या बिना कनेक्टर्स के साथ अनुरोध पर आपूर्ति की जा सकती है
