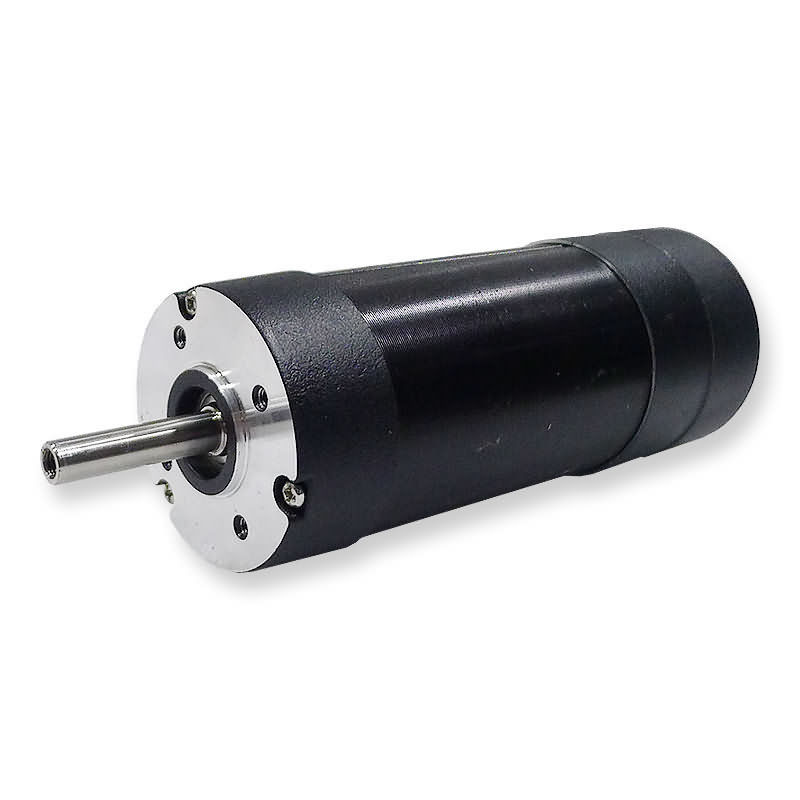

रेडियल प्ले 0.025 मिमी / 460 ग्राम डेल्टा घुमावदार ब्रशलेस ई मोटर
-
-
बड़ी छवि :
रेडियल प्ले 0.025 मिमी / 460 ग्राम डेल्टा घुमावदार ब्रशलेस ई मोटर
|
उत्पाद विवरण:
| उत्पत्ति के प्लेस: |
चीन |
| ब्रांड नाम: |
OEM |
| प्रमाणन: |
CE/ISO/ROHS |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: |
बातचीत योग्य |
| मूल्य: |
negotiable |
| पैकेजिंग विवरण: |
निर्यात दफ़्ती के साथ |
| प्रसव के समय: |
15-25days |
| भुगतान शर्तें: |
एल / सी, टी / टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: |
25000pc / माह |
|
विस्तृत उत्पाद विवरण
| घुमावदार प्रकार: |
डेल्टा |
Max. मैक्स। axial force अक्षीय ताकत: |
15N |
| खम्भों की संख्या: |
8 |
चरण की संख्या: |
3 |
| गति सिमा: |
2000 ~ 8000 rpm |
वोल्टेज की सीमा: |
12 ~ 48V |
| प्रमुखता देना: |
डेल्टा विंडिंग इलेक्ट्रिक ब्रशलेस मोटर, 8 पोल ब्रशलेस डीसी इलेक्ट्रिक मोटर, डेल्टा 3 चरण ब्रशलेस डीसी मोटर |
रेडियल प्ले 0.025 मिमी / 460 ग्राम डेल्टा घुमावदार ब्रशलेस ई मोटर
सामान्य जानकारी
|
घुमावदार प्रकार
|
डेल्टा
|
|
हॉल प्रभाव कोण
|
120 डी.जी.विद्युत कोण
|
|
रेडियल प्ले
|
0.025mm / 460g
|
|
खेल का अंतिम चरण
|
0.025mm / 4000g
|
|
मैक्स।रेडियल बल
|
निकला हुआ किनारा से 75N @ 20 मिमी
|
|
मैक्स।अक्षीय ताकत
|
15N
|
|
इन्सुलेशन वर्ग
|
बी
|
|
ढांकता हुआ ताकत
|
एक मिनट के लिए 500VDC
|
|
इन्सुलेशन प्रतिरोध
|
100M 100 मिनट।, 500VDC
|
प्रदर्शन डेटा
| नमूना |
इकाइयों |
42ZW3S41A20 |
42ZW3S41A40 |
42ZW3S41A80 |
42ZW3S61A20 |
| खम्भों की संख्या |
|
8 |
|
|
|
| चरण की संख्या |
|
3 |
|
|
|
| रेटेड वोल्टेज |
ग्राम रक्षा समिति |
24 |
|
|
|
| निर्धारित गति |
आरपीएम |
2000 |
4000 |
8000 |
2000 |
| लगातार स्टाल टॉर्क |
एनएम |
0.072 |
0.072 |
0.072 |
0.144 |
| मूल्यांकन टोक़ |
एनएम |
0.063 |
0.063 |
0.063 |
0.125 |
| मूल्यांकित शक्ति |
डब्ल्यू |
13 |
26 |
52 |
26 |
| चोटी कंठी |
एनएम |
0.19 |
0.19 |
0.19 |
0.375 |
| मौजूदा शिखर |
ए |
2.7 |
5.4 |
10.8 |
5.3 |
| टोक़ स्थिर |
एनएम / A |
0.074 |
0.035 |
0.02 |
0.074 |
| वापस EMF |
वी / KRPM |
7.82 |
3.66 |
2.1 |
7.82 |
| रोटर जड़ता |
gc㎡ |
24 |
24 |
24 |
48 |
| शारीरिक लम्बाई |
मिमी |
41 |
41 |
41 |
61 |
| वोल्टेज सीमा |
ग्राम रक्षा समिति |
12 ~ 48 |
|
|
|
| गति सिमा |
आरपीएम |
2000 ~ 8000 |
|
|
|
| वजन |
किलोग्राम |
0.3 |
0.3 |
0.3 |
0.45 |
| नमूना |
इकाइयों |
42ZW3S61A40 |
42ZW3S61A80 |
42ZW3S81A20 |
42ZW3S81A40 |
| खम्भों की संख्या |
|
8 |
|
|
|
| चरण की संख्या |
|
3 |
|
|
|
| रेटेड वोल्टेज |
ग्राम रक्षा समिति |
24 |
|
|
|
| निर्धारित गति |
आरपीएम |
4000 |
8000 |
2000 |
4000 |
| लगातार स्टाल टॉर्क |
एनएम |
0.144 |
0.144 |
0.225 |
0.225 |
| मूल्यांकन टोक़ |
एनएम |
0.125 |
0.125 |
0.19 |
0.19 |
| मूल्यांकित शक्ति |
डब्ल्यू |
52 |
104 |
39.5 |
79 |
| चोटी कंठी |
एनएम |
0.375 |
0.375 |
0.57 |
0.57 |
| मौजूदा शिखर |
ए |
10.6 |
21.2 |
7.25 |
14.5 |
| टोक़ स्थिर |
एनएम / A |
0.035 |
0.02 |
0.074 |
0.035 |
| वापस EMF |
वी / KRPM |
3.66 |
2.1 |
7.82 |
3.66 |
| रोटर जड़ता |
gc㎡ |
48 |
48 |
72 |
72 |
| शारीरिक लम्बाई |
मिमी |
61 |
61 |
81 |
81 |
| वोल्टेज सीमा |
ग्राम रक्षा समिति |
12 ~ 48 |
|
|
|
| गति सिमा |
आरपीएम |
2000 ~ 8000 |
|
|
|
| वजन |
किलोग्राम |
0.45 |
0.45 |
0.6 |
0.6 |
| नमूना |
इकाइयों |
42ZW3S81A80 |
42ZW3S101A20 |
42ZW3S101A40 |
42ZW3S101A60 |
| खम्भों की संख्या |
|
8 |
|
|
|
| चरण की संख्या |
|
3 |
|
|
|
| रेटेड वोल्टेज |
ग्राम रक्षा समिति |
24 |
|
|
|
| निर्धारित गति |
आरपीएम |
8000 |
2000 |
4000 |
6000 |
| लगातार स्टाल टॉर्क |
एनएम |
0.225 |
0.3 |
0.3 |
0.3 |
| मूल्यांकन टोक़ |
एनएम |
0.19 |
0.25 |
0.25 |
0.25 |
| मूल्यांकित शक्ति |
डब्ल्यू |
158 |
52.5 |
105 |
157.5 |
| चोटी कंठी |
एनएम |
0.57 |
0.75 |
0.75 |
0.75 |
| मौजूदा शिखर |
ए |
29 |
10 |
20 |
30 |
| टोक़ स्थिर |
एनएम / A |
0.02 |
0.074 |
0.035 |
0.028 |
| वापस EMF |
वी / KRPM |
2.1 |
7.82 |
3.66 |
3 |
| रोटर जड़ता |
gc㎡ |
72 |
96 |
96 |
96 |
| शारीरिक लम्बाई |
मिमी |
81 |
101 |
101 |
101 |
| वोल्टेज सीमा |
ग्राम रक्षा समिति |
12 ~ 48 |
|
|
|
| गति सिमा |
आरपीएम |
2000 ~ 8000 |
|
|
|
| वजन |
किलोग्राम |
0.6 |
0.8 |
0.8 |
0.8 |
अनुकूलन विकल्प
कस्टम दस्ता और बढ़ते विवरण:
सभी मोटर्स को सिंगल या डबल एंडेड शाफ्ट, छोटे और लंबे शाफ्ट के साथ-साथ कई अन्य संशोधनों के साथ अनुरोध पर आपूर्ति की जा सकती है। कस्टम फ्लैंग्स और अन्य बढ़ते विवरणों पर भी विचार किया जा सकता है।
इनकोडर्स:
सभी मोटरों को विभिन्न प्रकार के एनकोडर विकल्पों और प्रस्तावों के साथ अनुरोध पर आपूर्ति की जा सकती है।
ब्रेक:
सभी मोटर्स को इलेक्ट्रो-मैग्नेटिक पार्किंग ब्रेक के साथ या हाथ से रिलीज किए बिना आपूर्ति की जा सकती है।
केबल का उपयोग:
सभी मोटर्स को कस्टम केबल हार्नेस और / या विशेष सीसा-तारों के साथ या बिना कनेक्टर्स के साथ अनुरोध पर आपूर्ति की जा सकती है
