लंबाई 36 मिमी 11.8mN.m 0.1 किलोग्राम ब्रशलेस डीसी इलेक्ट्रिक मोटर
-
-

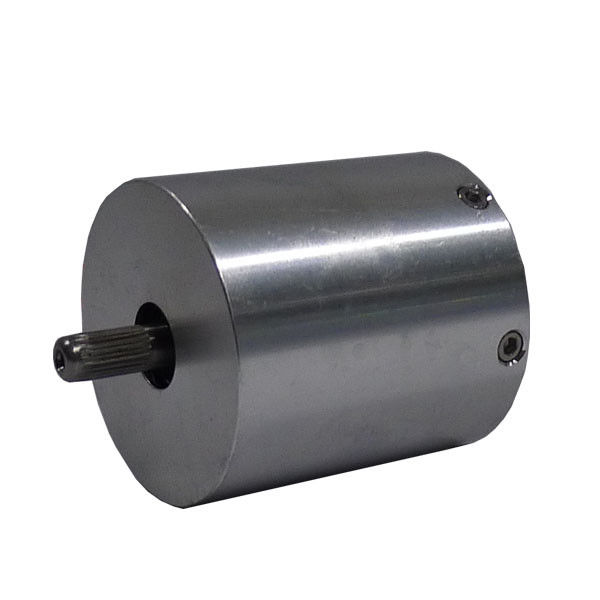

बड़ी छवि :
लंबाई 36 मिमी 11.8mN.m 0.1 किलोग्राम ब्रशलेस डीसी इलेक्ट्रिक मोटर
|
उत्पाद विवरण:
| उत्पत्ति के प्लेस: |
चीन |
| ब्रांड नाम: |
OEM |
| प्रमाणन: |
CE/ISO/ROHS |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: |
बातचीत योग्य |
| मूल्य: |
negotiable |
| पैकेजिंग विवरण: |
निर्यात दफ़्ती के साथ |
| प्रसव के समय: |
15-25days |
| भुगतान शर्तें: |
एल / सी, टी / टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: |
25000pc / माह |
|
विस्तृत उत्पाद विवरण
| घुमावदार प्रकार: |
YWE |
हॉल प्रभाव कोण: |
120 Deg. 120 डी.जी. Electrical angle विद्युत कोण |
| रेडियल प्ले: |
0.02 मिमी @ 450 ग्रा |
खेल का अंतिम चरण: |
0.08mm@450g |
| Max. मैक्स। radial force रेडियल बल: |
निकला हुआ किनारा से 15N @ 10 मिमी |
Max. मैक्स। axial force अक्षीय ताकत: |
10N |
| इन्सुलेशन वर्ग: |
बी |
इन्सुलेशन प्रतिरोध: |
100M 100 मिनट।, 500VDC |
| प्रमुखता देना: |
22000RPM इलेक्ट्रिक ब्रशलेस मोटर, 10N ब्रशलेस ई मोटर, 36 मिमी 3 चरण ब्रशलेस डीसी मोटर |
लंबाई 36 मिमी 11.8mN.m 0.1 किलोग्राम ब्रशलेस डीसी इलेक्ट्रिक मोटर
सामान्य जानकारी
|
घुमावदार प्रकार
|
YWE
|
|
हॉल प्रभाव कोण
|
120 डी.जी.विद्युत कोण
|
|
रेडियल प्ले
|
0.02 मिमी @ 450 ग्रा
|
|
खेल का अंतिम चरण
|
0.08mm@450g
|
|
मैक्स।रेडियल बल
|
निकला हुआ किनारा से 15N @ 10 मिमी
|
|
मैक्स।अक्षीय ताकत
|
10N
|
|
इन्सुलेशन वर्ग
|
बी
|
|
ढांकता हुआ ताकत
|
एक मिनट के लिए 500VDC
|
|
इन्सुलेशन प्रतिरोध
|
100M 100 मिनट।, 500VDC
|
प्रदर्शन डेटा
|
नमूना
|
इकाइयों
|
33ZW3Y36A150
|
33ZW3Y36A200
|
33ZW3Y3612200
|
|
खम्भों की संख्या
|
|
4
|
|
चरण की संख्या
|
|
3
|
|
रेटेड वोल्टेज
|
ग्राम रक्षा समिति
|
24
|
24
|
12
|
|
निर्धारित गति
|
आरपीएम
|
15000
|
20000
|
20000
|
|
लगातार स्टाल टॉर्क
|
mN.m
|
14.16
|
14.16
|
14.16
|
|
मूल्यांकन टोक़
|
mN.m
|
11.8
|
11.8
|
11.8
|
|
मूल्यांकित शक्ति
|
डब्ल्यू
|
18.5
|
25
|
25
|
|
चोटी कंठी
|
एनएम
|
35.4
|
35.4
|
35.4
|
|
मौजूदा शिखर
|
ए
|
3
|
4.05
|
8.1
|
|
टोक़ स्थिर
|
एनएम / A
|
11.8 × 10-3
|
9 × 10-3
|
4.5 × 10-3
|
|
वापस EMF
|
वी / KRPM
|
1.5
|
1.09
|
0.54
|
|
रोटर जड़ता
|
gc㎡
|
2.33
|
2.33
|
2.33
|
|
शारीरिक लम्बाई
|
मिमी
|
36
|
|
वोल्टेज सीमा
|
ग्राम रक्षा समिति
|
12 ~ 24
|
|
गति सिमा
|
आरपीएम
|
4000 ~ 22000
|
|
वजन
|
किलोग्राम
|
0.1
|
0.1
|
0.1
|
विवरण
ब्रशलेस डीसी मोटर्स का उपयोग व्यापक रूप से ऐसे विभिन्न अनुप्रयोगों में किया जाता है जैसे कार्यालय उपकरण, पंप, कपड़ा मशीन और बहुत कुछ।
अनुकूलन विकल्प
कस्टम दस्ता और बढ़ते विवरण:
सभी मोटर्स को सिंगल या डबल एंडेड शाफ्ट, छोटे और लंबे शाफ्ट के साथ-साथ कई अन्य संशोधनों के साथ अनुरोध पर आपूर्ति की जा सकती है। कस्टम फ्लैंग्स और अन्य बढ़ते विवरणों पर भी विचार किया जा सकता है।
इनकोडर्स:
सभी मोटरों को विभिन्न प्रकार के एनकोडर विकल्पों और प्रस्तावों के साथ अनुरोध पर आपूर्ति की जा सकती है।
ब्रेक:
सभी मोटर्स को इलेक्ट्रो-मैग्नेटिक पार्किंग ब्रेक के साथ या हाथ से रिलीज किए बिना आपूर्ति की जा सकती है।
केबल का उपयोग:
सभी मोटर्स को कस्टम केबल हार्नेस और / या विशेष सीसा-तारों के साथ या बिना कनेक्टर्स के साथ अनुरोध पर आपूर्ति की जा सकती है
