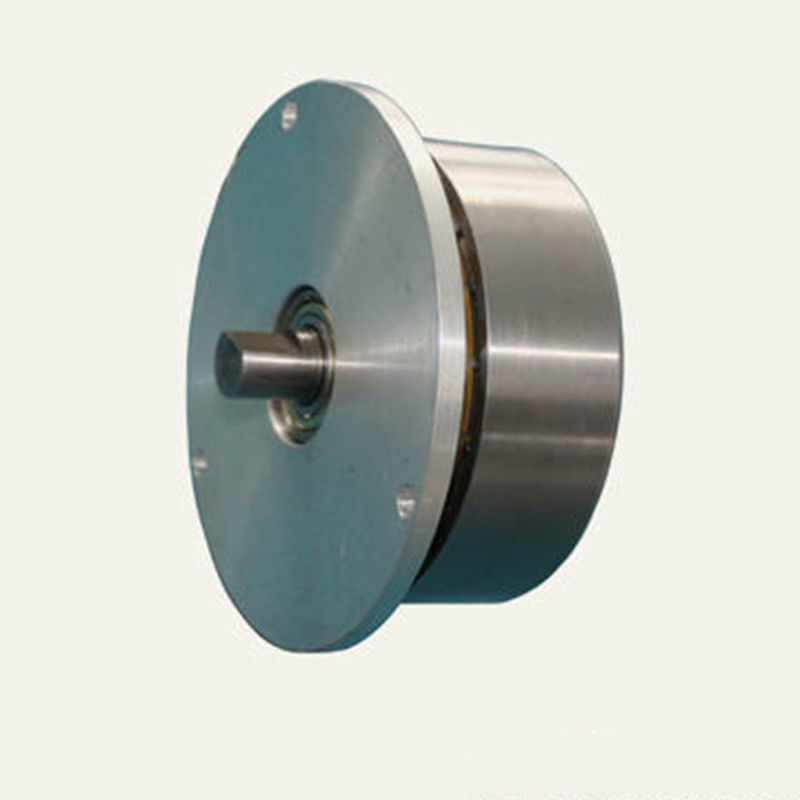

4000W कम हस्तक्षेप 25Nm बाहरी रोटर ब्रशलेस डीसी मोटर
विवरण
ब्रशलेस डीसी मोटर्स में मोटर बॉडी और कंट्रोलर होते हैं, यह एक विशिष्ट मेक्ट्रोनिक उत्पाद है।क्योंकि ब्रशलेस डीसी मोटर स्व-नियंत्रित चल रही है, इसलिए यह भारी गति के तहत तुल्यकालिक मोटर्स को पसंद नहीं करती है, जो आवृत्ति परिवर्तन के साथ चर गति के साथ शुरू होती है, जो रोटर पर अतिरिक्त वाइंडिंग शुरू करने के लिए जोड़ा जाता है, और यह समय पर बाहर नहीं निकलेगा और दोलन नहीं करेगा म्यूटेशन लोड के।छोटे और मध्यम क्षमता वाले ब्रशलेस डीसी मोटर का स्थायी चुंबक हमेशा अधिक उच्च ऊर्जा वाला उत्पाद दुर्लभ पृथ्वी नियोडिमियम आयरन बोरॉन (एनडी-फे-बी) सामग्री है।इस प्रकार, दुर्लभ पृथ्वी स्थायी चुंबक brushless मोटर की मात्रा एक ही क्षमता के साथ तीन चरण अतुल्यकालिक मोटर की तुलना में बहुत छोटा है।
ब्रशलेस डीसी मोटर में डीसी ब्रश मोटर विशेषताएँ और आवृत्ति परिवर्तन उपकरण होते हैं, इसलिए उन्हें डीसी आवृत्ति रूपांतरण कहा जाता है, अंतर्राष्ट्रीय जेनेरिक शब्द BLDC है।ब्रशलेस डीसी मोटर की ऑपरेटिंग दक्षता, कम-स्पीड टॉर्क और स्पीड सटीकता किसी भी इन्वर्टर कंट्रोल टेक्नोलॉजी से बेहतर है।
ब्रश रहित मोटर का लाभ
1. ब्रश रहित, कम हस्तक्षेप
ब्रशलेस मोटर ब्रश को समाप्त कर देती है, सबसे तात्कालिक परिवर्तन यह है कि मोटर के चलने पर कोई चिंगारी उत्पन्न नहीं होती है, इस प्रकार स्पार्क रेडियो हस्तक्षेप को बहुत कम कर देता है।
2. कम शोर, सुचारू संचालन
ब्रशलेस मोटर में ब्रश नहीं होता है, चलाने में घर्षण बहुत कम हो जाता है, और सुचारू संचालन होता है;शोर बहुत कम होगा, यह लाभ मॉडल चल स्थिरता के लिए एक बड़ा समर्थन है।
3. लंबे जीवन, कम रखरखाव लागत
कोई ब्रश नहीं है, इसलिए ब्रशलेस मोटर का मुख्य नुकसान यांत्रिक दृष्टिकोण से, असर से है, ब्रशलेस मोटर लगभग कोई भी रखरखाव इलेक्ट्रिक मोटर नहीं है, और जब आवश्यक हो, तो आप केवल कुछ धूल साफ कर सकते हैं।
विशेषताएं
1, व्यापक रूप से बिजली रेंज: हमारी कंपनी 5W प्रदान कर सकते हैं - 200KW brushless डीसी मोटर,
2, अद्वितीय गैर-चुंबक प्रौद्योगिकी: उपरोक्त 5KW पावर मोटर्स को उच्च-शक्ति मोटर में विद्युत चुम्बकीय एड़ी की समस्याओं को हल करने के लिए गैर-चुंबक प्रौद्योगिकी के अंतर्राष्ट्रीय अग्रणी को लागू किया जाता है, मोटर गर्मी और ऊर्जा की खपत को कम करता है, दक्षता में 30% सुधार होता है।
3, लागत लाभ
4, शक्तिशाली विकास क्षमता: हमारे पास गहन तकनीकी पृष्ठभूमि के साथ आरएंडडी और ब्रशलेस मोटर के उत्पादन में पंद्रह साल का अनुभव है।
5, लचीला अनुकूलन क्षमताओं
6, उच्चतम सीलिंग रेटिंग: IP67
गुंजाइश का आवेदन
आमतौर पर उच्च नियंत्रण आवश्यकताओं और उच्च गति वाले उपकरणों में उपयोग किया जाता है, जैसे कि विमान का मॉडल, सटीक उपकरण और मोटर गति के सख्त नियंत्रण के साथ अन्य उपकरण, इसलिए यह केवल उच्च-अंत उपकरण का उपयोग था।
लंबा जीवन:
आमतौर पर सेवा जीवन हजारों घंटों में होता है, विभिन्न ब्रशलेस मोटर्स का जीवन समय बीएलडीसी के विभिन्न बीयरिंगों के साथ बदलता है।पारंपरिक ब्रशलेस मोटर का जीवन साधारण मोटर की तुलना में दस गुना अधिक होता है।
प्रभाव:
आमतौर पर ब्रश रहित मोटर को डिजिटल फ्रीक्वेंसी नियंत्रित किया जाता है, इसे प्रति मिनट कुछ मोड़ से लागू करना बहुत आसान हो सकता है, जो प्रति मिनट हजारों में बदल जाता है।
| ब्रश रहित मोटर सूची |
| भीतरी रोटर |
| नहीं। |
स्टेटर
(मिमी)
|
व्यास (मिमी) |
लंबाई (मिमी) |
दस्ता (मिमी) |
रेटेड वोल्टेज (V) |
रेटेड शक्ति (W) |
रेटेड गति (RPM) |
रेटेड टोक़ (एनएम) |
| 1 |
24 |
30 |
35-60 |
3--5 |
12VDC-72vdc |
2-50 |
2,000-30,000 |
0.1 अधिकतम |
| 2 |
34 |
36 |
35-70 |
3--5 |
12VDC-73vdc |
3-60 |
2,000-30,000 |
0.2 मैक्स |
| 3 |
33 |
35 |
35-70 |
3--5 |
12VDC-74vdc |
3-60 |
2,000-30,000 |
0.5 अधिकतम |
| 4 |
36 |
40 |
35-70 |
≤7 |
12VDC-75vdc |
3-120 |
2,000-30,000 |
0.5 अधिकतम |
| 5 |
40 |
42--55 |
30--90 |
≤8 |
12VDC --- 540VDC V 380VAC |
5--240 |
100-20,000 |
0.5 अधिकतम |
| 6 |
44 |
46--60 |
30--90 |
≤8 |
5--240 |
0.6 मैक्स |
| 7 |
50 |
55--60 |
30--100 |
≤8 |
5--350 |
0.8 मैक्स |
| 8 |
60 |
65--75 |
30--110 |
≤10 |
5--400 |
1 मैक्स |
| 9 |
66 |
70--80 |
30--110 |
≤10 |
5--400 |
1.5 अधिकतम |
| 10 |
70x70 |
@ |
30--110 |
≤12 |
5--400 |
1.5 अधिकतम |
| 1 1 |
82 |
90--95 |
35--120 |
≤17 |
5--1,000 |
4 मैक्स |
| 12 |
85 |
92--100 |
35--120 |
≤17 |
5--1,200 |
5 अधिकतम |
| 13 |
88 |
94--100 |
35--120 |
≤17 |
5--1,500 |
6.5 मैक्स |
| 14 |
100 |
115--120 |
40--150 |
≤17 |
5--3,000 |
50--10,000 |
10 मैक्स |
| 15 |
120 |
140--150 |
40--180 |
≤25 |
24VDC --- 540VDC V 380VAC |
5--4,000 |
15 मैक्स |
| 16 |
121.7 |
140--150 |
40--180 |
≤25 |
5--4,000 |
15 मैक्स |
| 17 |
160 |
170x170 |
50--240 |
≤45 |
5--6,000 |
50--8,000 |
22 मैक्स |
| |
|
|
|
|
|
|
|
|
| बाहरी रोटर |
| 1 |
55 |
≥68 |
≥30 |
≤12 |
12VDC --- 540VDC |
0--350 |
0--10,000 |
2 मैक्स |
| 2 |
92 |
≥106 |
≥45 |
≤25 |
0--2,000 |
0--8,000 |
15 मैक्स |
| 3 |
130 |
≥150 |
≥50 |
≤30 |
24VDC --- 540VDC |
0--4,000 |
0--5,000 |
25 मैक्स |
